Stromaggregate » Guard Evolution ( MAN ) |
|
|
GUARD EVOLUTION CONTROL PANEL
für die Steuerung, Kontrolle und Schutz des Stromerzeugers. |
|
|
Details |
|

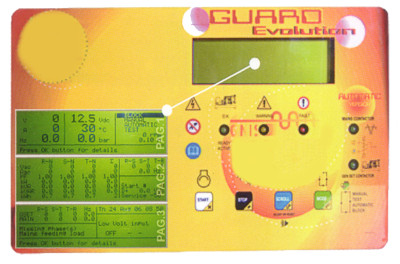

Das große, hintergrundbeleuchtete Display liefert Informationen über das Aggregat. Jedes mal wenn das Aggregat gestartet wird, zeigt es alle wichtigen Informationen über das Aggregat an. |
|
|
Relais und Sicherungen sind neben dem Bedienfeld, sichtbar und zugänglich angeordnet. |
|
|
Die Not-Aus-Taste ( auf dem Bedienfeld ) sorgt im Notfall für den sofortigen Stillstand des Aggregats und ausschalten des Hauptschalters. |
|
|
Eingänge und Ausgänge zur Datenkommunikation mit der SPS oder BMS stehen zur Verfügung. Serielle und Ethernet Anschlüsse sind ebenfalls erhältlich. |
|
|
Neben den vielen Parametern die zur Verfügung stehen, gibt es auch zusätzliche Module und Programmerweiterungen. |
|
|
Ein effizientes System misst und steuert ständig die Elektro- und Betriebsparameter des Aggregates nach den eingestellten Parametern und greift entweder mit einer Warnung oder mit dem abschalten des Gerätes ein. |
|
|
Funktionen |
Die manuelle Version hat die folgenden Standardfunktionen: |
» Sprachauswahl (Deutsch, Italienisch, Englisch, Französisch, Spanisch ) |
» aktive Stop-Funktion |
» Elektronische Drehzahlregelung |
» Benutzer-Menü ( Zugriff über Passwort ) |
» Wartungs Countdown (kann programmiert werden ) |
» LED Signal Status: - Aggregat Betrieb - Aggregat warnende Meldung - Aggregat abstellende Meldung - Aggregat Störmeldung |
» akustischer Alarm |
» PC-Kommunikation mit RS485 Schnittstelle |
» Letzte 16 Alarme in den Archiven gespeichert |
» programmierbare analoge und digitale Ausgänge: - Kraftstoffreserve - Motor Wartung erforderlich - System gesperrt - Motor abstellen aktiviert - Motorüberdrehzahl - Motorunterdrehzahl - Motorübertemperatur - Öldruck - Ölmangel - Kühlwassermangel - Fehlstart - D+ fehlt - Batterieunterspannung - Not-Aus-Taste gedrückt - Generatorunterspannung - Generatorüberspannung - Generator Spannungsasymmetrie - allgemeine System-Fehler - Kraftstoffanzeige - Kühlwasseranzeige - Aggregat nicht im Automatikbetrieb. |
|
Standardanzeigen |
» Spannung (R-S, S-T, T-R, R-N, S-N, T-N) |
» Strom auf allen 3 Phasen |
» Frequenz |
» Drehzahlmesser |
» Motor Kühltemperatur |
» Öldruckanzeige |
» Batteriespannung |
» Batterieladegerät |
» Betriebsstundenzähler |
» Startversuchszähler |
» Wartung Countdown (wählbar) |
|
|
|
|
|
|
|
